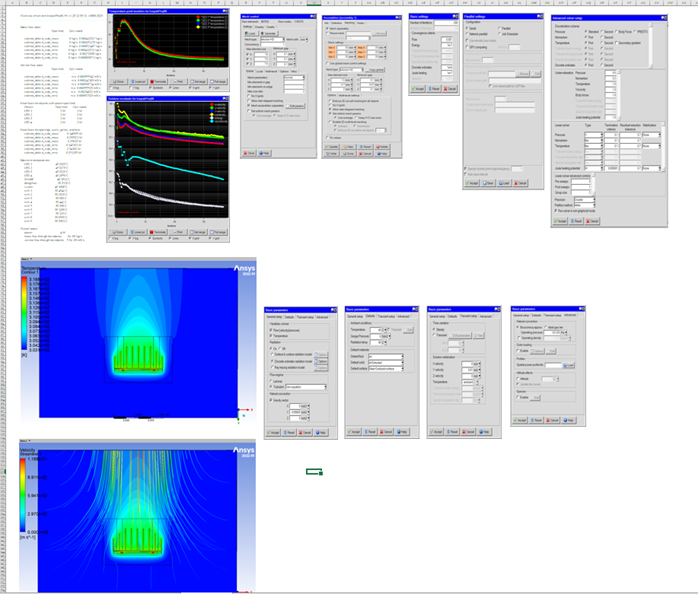

Icepak热力学分析流程

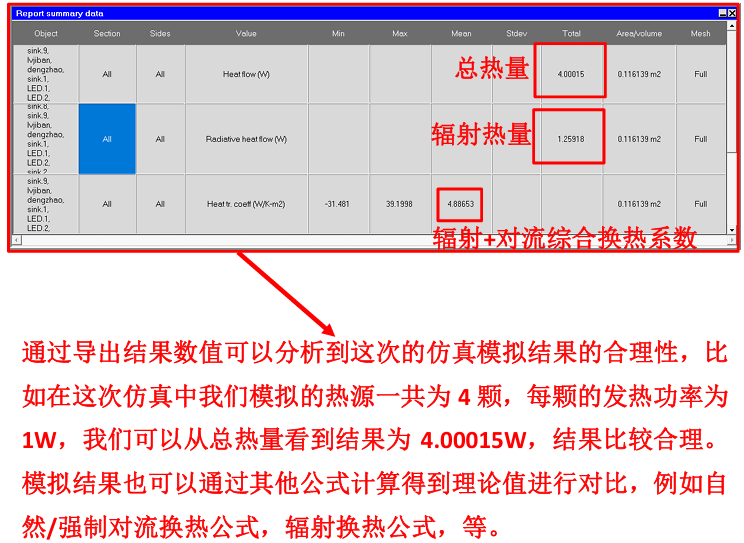

使用ICEPAK进行产品的热力学分析；基于多年工程实践总结的通用热仿真全流程，适用于芯片、PCB 板、机箱及各类电子系统的热设计验证与优化。文中的图片仅供参考。

1. 模型处理

本章聚焦电子热仿真中的3D 模型预处理核心规范，核心目标是通过标准化的几何处理流程，提升 ICEPAK 对仿真组件的识别精度与兼容性，从源头保障仿真结果的可靠性与计算效率，同时系统性规避因模型缺陷导致的收敛失败、结果失真、计算崩溃等常见工程问题。

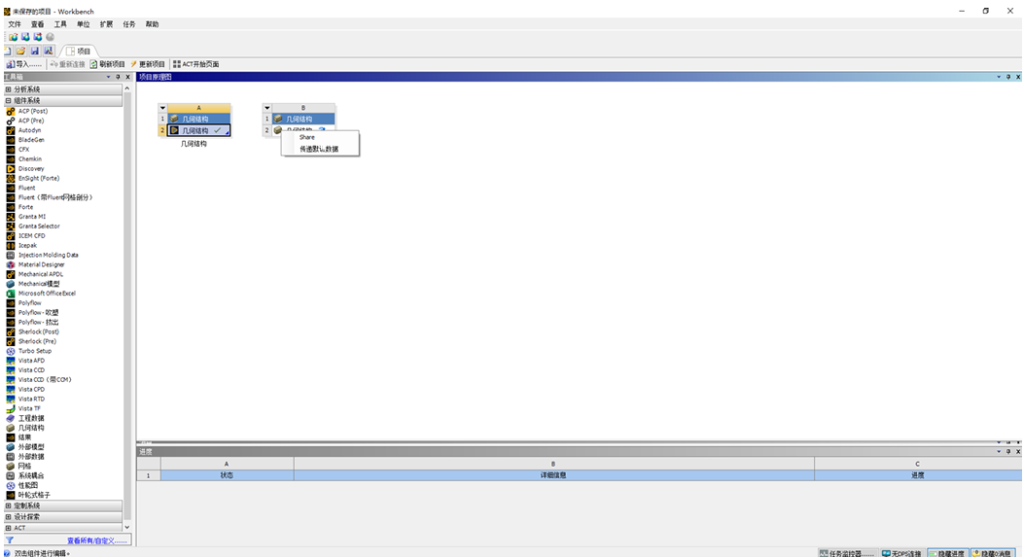

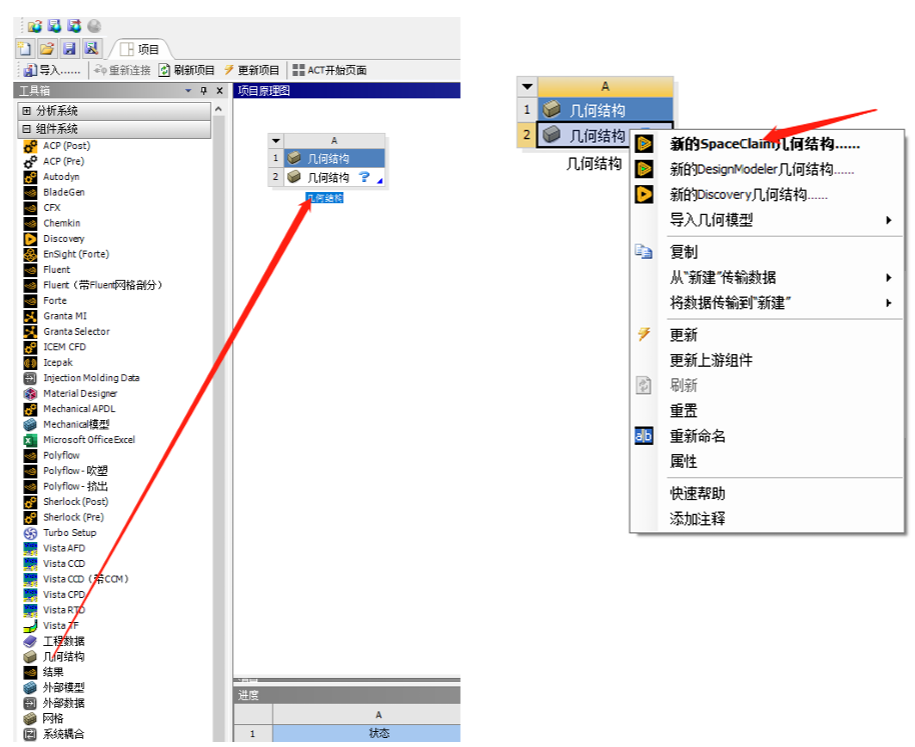

1.1 模型导入：启动 ANSYS Workbench 平台（以 2022 R1 版本为例），在左侧工具箱中拖拽Geometry模块至项目视图区。右键点击 Geometry 模块打开SpeceClaim。
通用命名规则（全流程适用）：所有项目文件、文件夹及模型组件名称必须仅使用英文和数字，严格避免包含中文、特殊符号（!@#$%^&* 等）或空格。该规则适用于 ANSYS 全系列软件的所有操作环节，违反将导致模型导入失败、求解器报错或结果文件损坏。

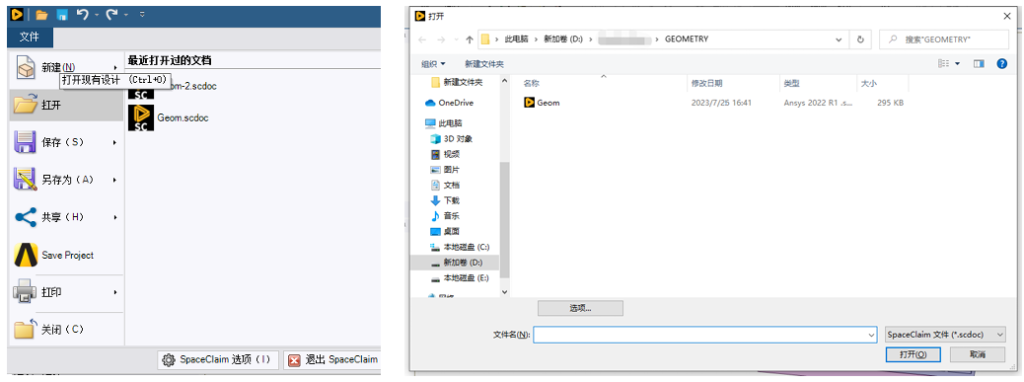

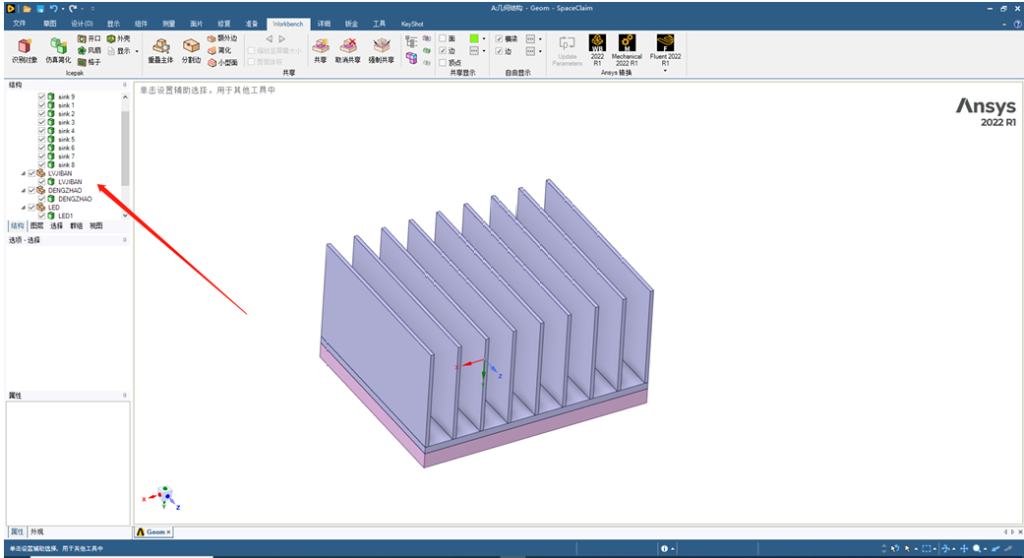

1.2 推荐采用 “先导入后简化” 的标准化工作流：将外部三维模型直接导入 SpaceClaim 进行预处理，而非在其他 CAD 软件中提前修改。该方式支持 STEP、IGS、STL、X_T 等绝大多数主流工业 CAD 格式，兼容性良好。在SpaceClaim界面中点击“文件”选择“打开”相应的模型文件。

1.3 完成基础模型导入后，需对几何结构进行标准化梳理与优化，确保 ICEPAK 求解器能够准确识别各组件并正确加载物理属性：

建立统一的组件命名体系：按照功能类型对所有零部件进行分类命名（如热源类、散热类、结构类、流体域类），推荐采用 “类型 – 位置 – 编号” 的通用命名规则，便于后续批量属性赋值与结果定位
复杂结构合理拆分：对于一体化成型但热特性不同的组件（如带基板的散热器、多层 PCB 板、带外壳的电源模块），可根据热传导路径进行逻辑拆分，分别定义不同的材料属性与热阻参数
非关键特征清理：删除对热流分布影响小于 5% 的细节特征（如安装螺丝孔、工艺倒角、表面纹理等），在保证仿真精度的前提下大幅降低网格数量与计算成本
接触关系检查：验证各组件之间的贴合面是否存在间隙或重叠，对于存在导热界面材料（TIM）的接触面，需单独建立薄层模型并设置对应的接触热阻

通用说明：本步骤核心目标是将原始 CAD 模型转化为适合热仿真分析的简化几何模型，所有操作均遵循 ANSYS ICEPAK 官方推荐的建模规范，适用于各类电子设备的热仿真分析场景。

1.4 数据传递：完成 SpaceClaim 几何清理与简化工作后，将处理完毕的模型组件与 ICEPAK 仿真模块建立连接，在数据传递选项中选择默认数据传递模式。

通用注意事项：执行数据传递前，请确认几何模型的单位制、坐标系原点与后续仿真环境的设置保持一致，避免因数据不匹配导致模型导入失败或尺寸错误。

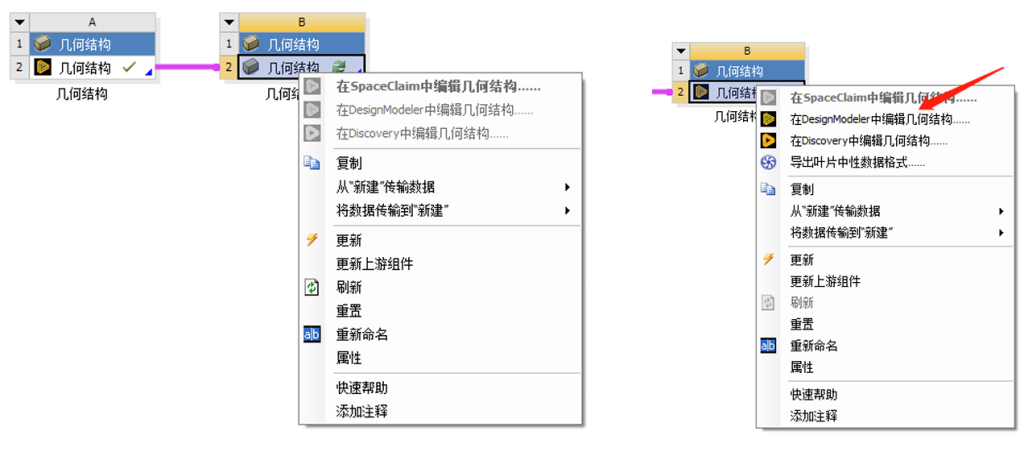

1.5 完成外部几何模型导入后，在左侧模型树中找到对应的几何对象，右键点击该对象并选择 **「更新」** 选项，确保导入的几何数据与源文件状态完全同步，避免出现模型缺失或尺寸偏差问题。
更新验证无误后，再次右键点击同一几何对象，在弹出的右键菜单中选择 **「使用 DesignModeler 编辑」**，系统将自动启动 DesignModeler 几何处理模块并加载当前模型，您即可在此界面中开展后续的模型简化与几何前处理工作。

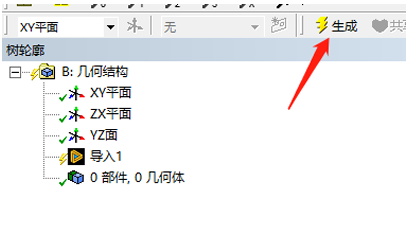

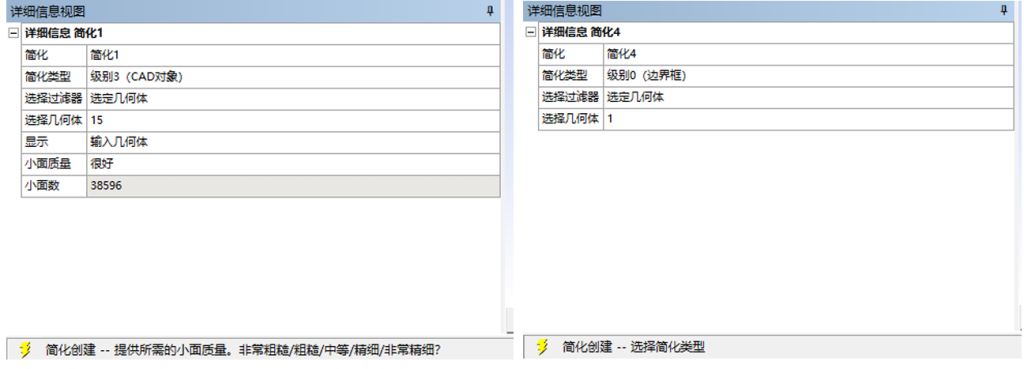

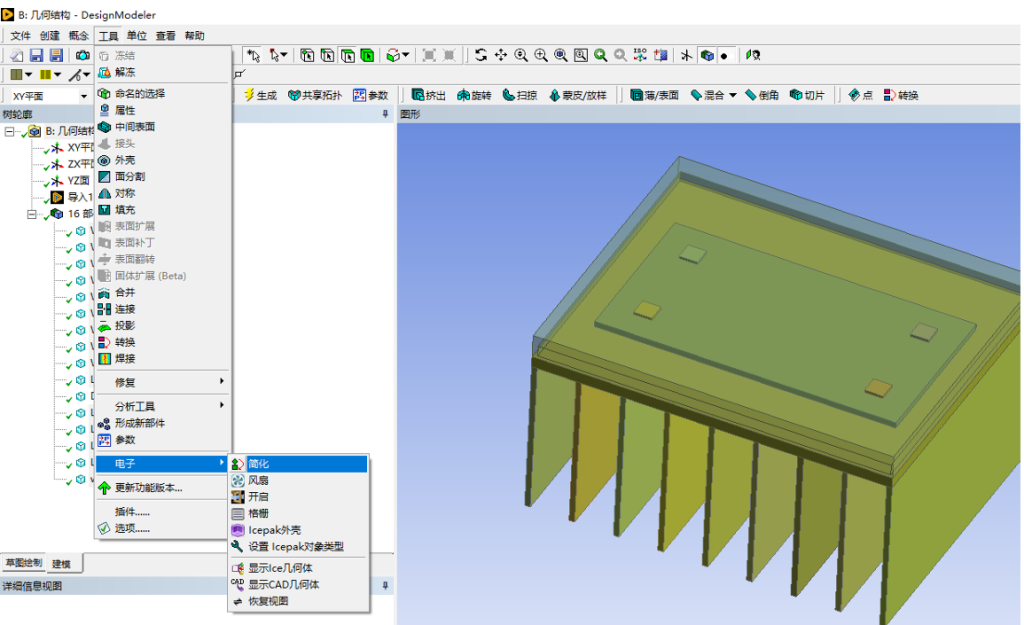

1.6 模型简化：首先点击“生成”让前处理结果传递至当前模块；完成模型导入并检查无几何错误后，依次点击顶部菜单栏 工具 → 电子 → 简化 即可调出简化面板。该工具支持批量选择多个模型同时处理，提供 4 种不同强度的简化等级，可根据仿真精度需求灵活选择。

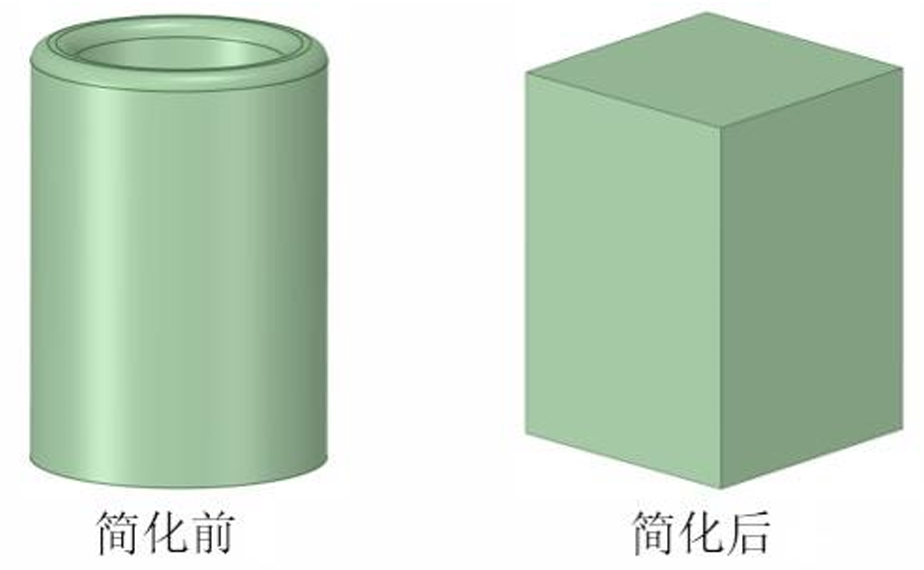

0 级 – 边界框
• 主体将拟合在简单的边界框内

1 级 – 长方体/圆柱拟合
• 将复杂实体优先拟合为实心圆柱、圆锥、长方体等标准基础几何形状
• 若模型本身已为上述基础几何形态，则无需额外简化
• 对于带有复杂附属结构、无法直接拟合为圆柱 / 圆锥 / 长方体的实体，可采用轴对齐边界框进行等效简化
• 对于不规则长条形或异形结构，可根据其几何特征分割为多个多边形组合体

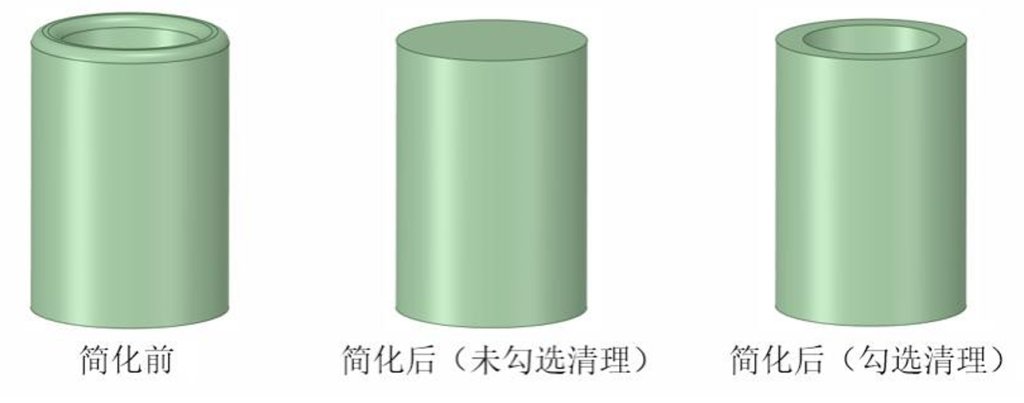

• 模型预处理阶段应先执行细节清理操作：移除不影响热流分布的倒圆角、倒角、小凸台、螺丝孔等微小特征，便于识别和提取基础几何形态

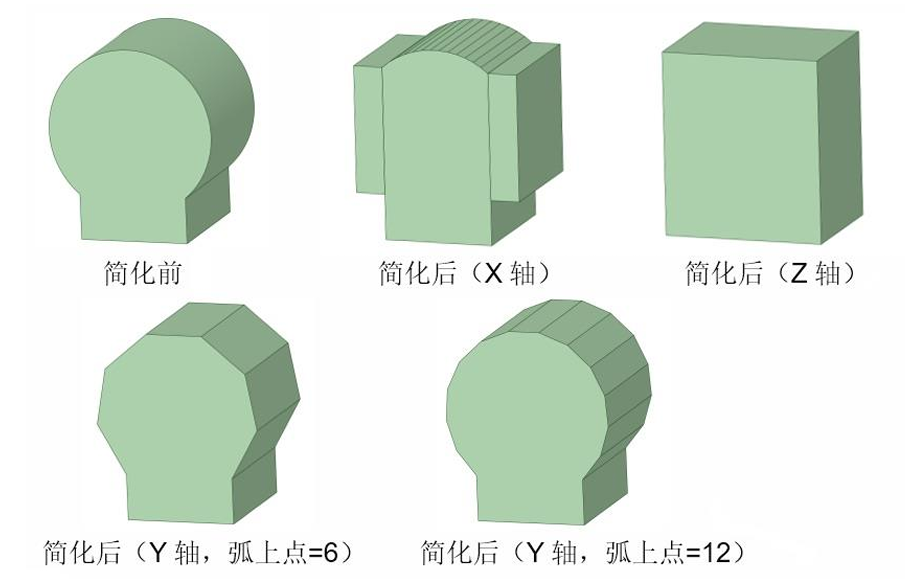

2 级 – 多边形拟合（默认）
• 系统会沿指定方向解析目标几何体，将其外轮廓自动拟合为多边形结构
• 针对复杂曲面或不规则形状，支持自动拆分为多个独立多边形分别拟合
• 弧上点参数：定义曲线被分割的段数，数值越高，拟合后的多边形越接近原始曲线的几何精度
• Length threshold（长度阈值）：控制曲线的简化策略
–当比值低于阈值时，系统会将该段短曲线简化为直线处理，在不显著影响热流计算精度的前提下提升网格生成效率
–当某段曲线长度与所在边总长度的比值超过该阈值时，系统会在曲线上自动添加分割点

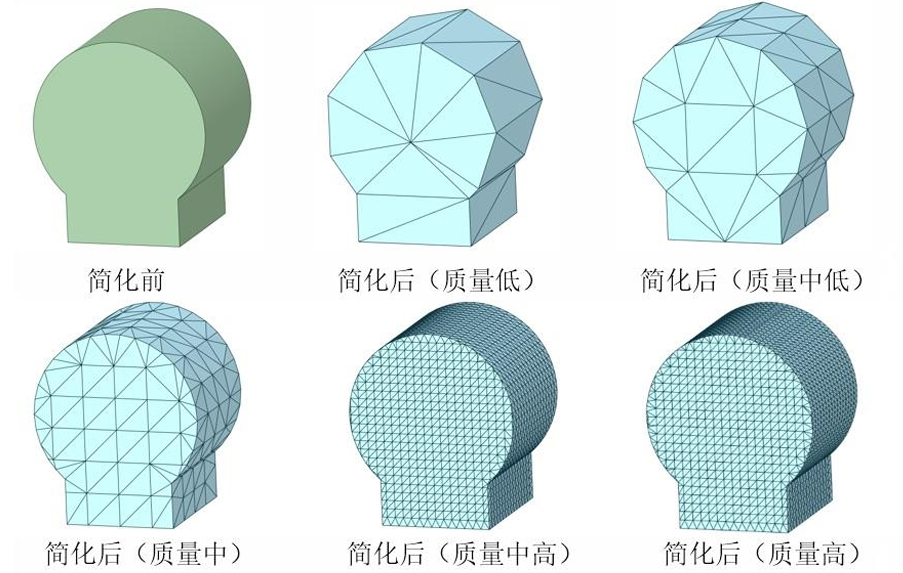

3 级 – CAD 对象
• 导入的三维 CAD 模型将被自动转换为三角面片（刻面体）网格形式，用于后续仿真计算
• 通过 **Acet Quality（刻面质量）** 参数调节三角面片的生成精度：参数值越高，面片越精细，模型还原度越好，但计算量会相应增加
• 调整参数时，生成的三角面片会实时在模型表面预览显示，该预览效果将持续保留，直至您退出当前刻面编辑工具

2. 网格化处理

合理的网格策略是平衡仿真精度与计算速度的关键。本节将讲解 ICEPAK 基础网格操作步骤，并分享通用的参数配置推荐。

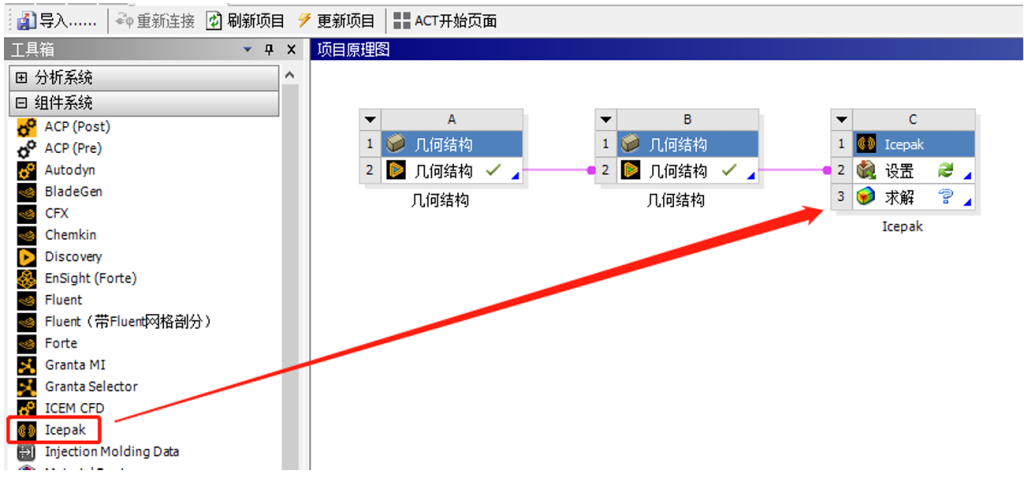

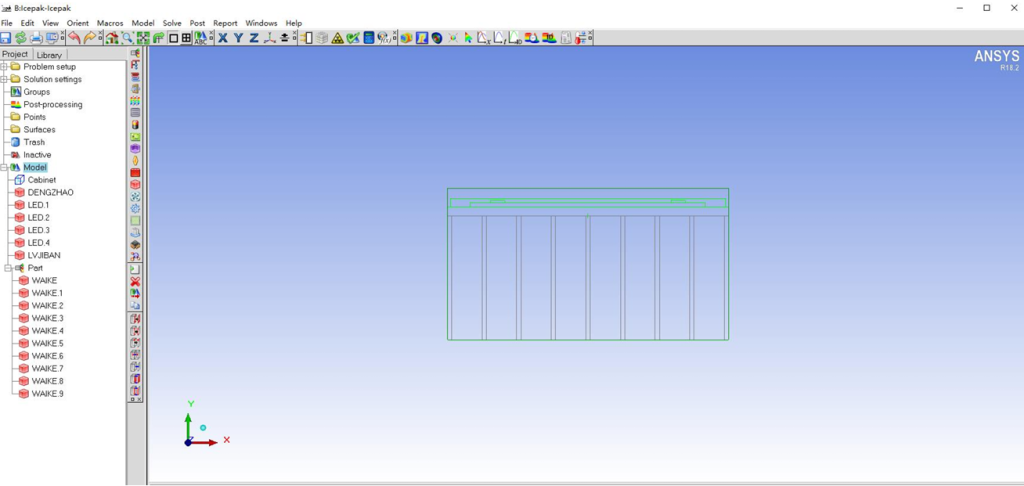

2.1 在 ANSYS Workbench 主界面中，从左侧工具箱拖拽Icepak组件至项目流程图区域。通过拖拽方式建立数据连接，实现几何模型的自动传递。完成组件连接后，可直接双击 ICEPAK 组件的Setup单元格进入热仿真计算环境，无需先执行右键 “更新” 操作即可开始后续参数配置。

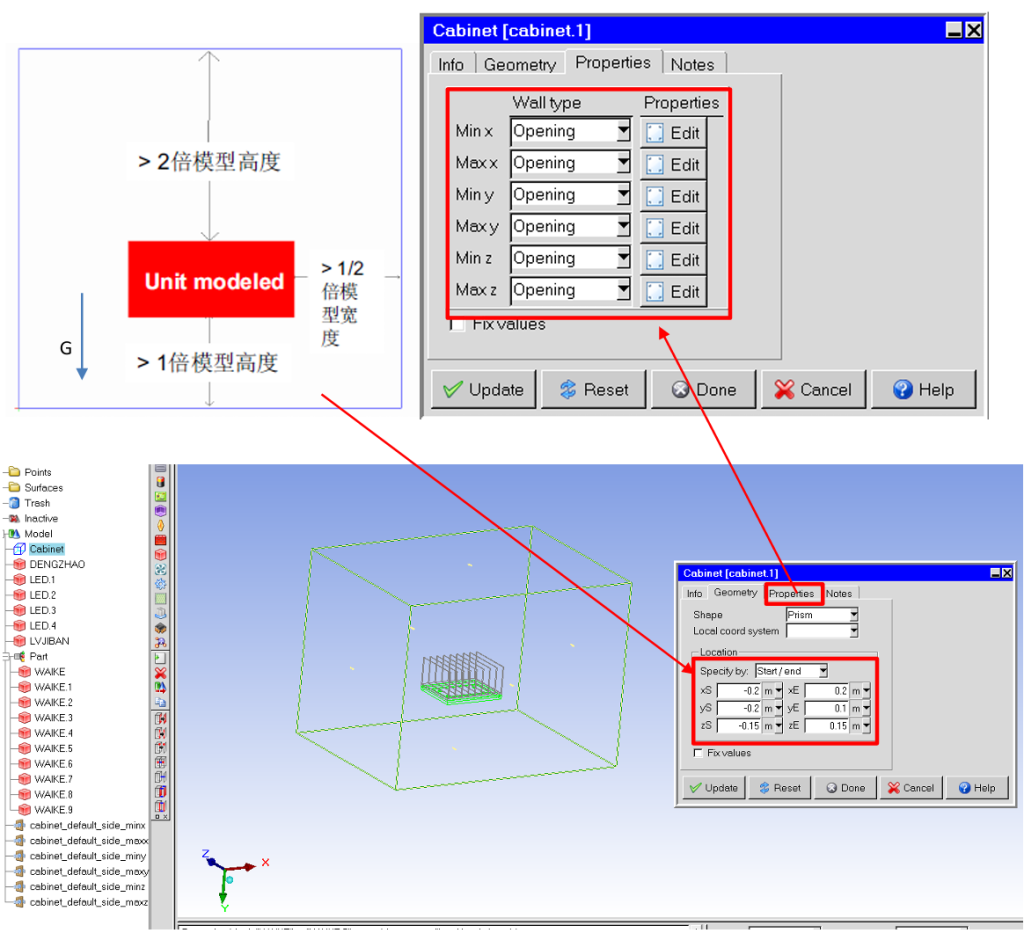

2.2 确定计算定义域；根据散热方式和模型尺寸确定合理的计算域范围，确保热流能够充分发展：
–自然对流散热：计算域在模型上方应预留 **≥2 倍模型高度的空间，下方预留≥1 倍模型高度的空间，左右两侧各预留≥0.5 倍模型宽度 ** 的空间
–强迫对流散热：计算域在气流进口方向延伸1-2 倍模型长度，出口方向延伸2-3 倍模型长度，以避免进出口边界对内部流场的干扰
–操作方法：在 ICEPAK 模型树中双击Cabinet对象，切换至Geometry选项卡，通过 “Start/End” 坐标方式精确设置计算域的三维尺寸（图中数值仅为示例，实际需根据你的模型尺寸调整）

在Properties选项卡中设置计算域各面的边界条件：
–若设备放置在封闭空间内，可根据实际情况将对应面设置为 Wall（壁面边界）并指定热导率
–对于开放环境下的电子设备散热，通常将计算域的所有六个面均设置为Opening（开口边界）
–Opening 边界允许流体自由进出计算域，能够真实模拟设备与周围环境的热交换

通用注意事项：
1.完成参数设置后，点击Update按钮保存配置，再点击Done退出对话框
2.计算域不宜过大，否则会显著增加网格数量和计算时间
3.计算域也不宜过小，否则会导致热流被边界截断，造成温度计算结果偏高
4.对于存在明显热羽流的自然对流设备，上方预留空间应适当增大

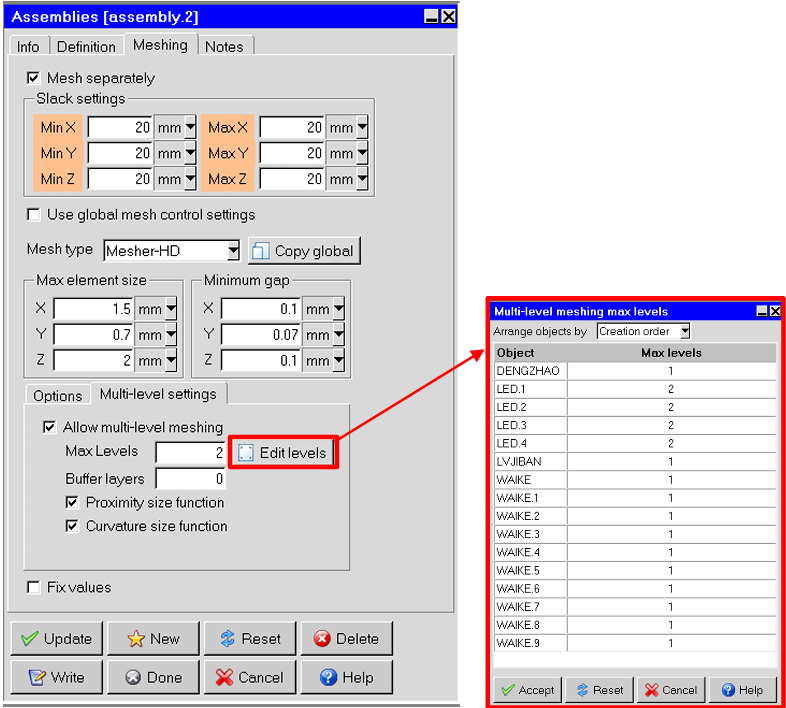

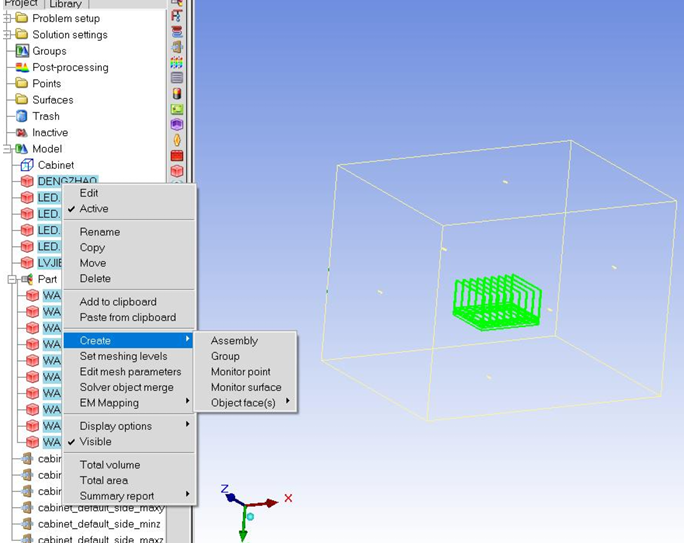

2.3 ICEPAK Mesher-HD 求解器采用六面体主导的非连续多级网格技术，是平衡仿真精度与计算效率的核心方法。通过为不同重要性的区域分配差异化的网格等级，可将计算资源集中于热流密集、温度梯度大的关键区域，在保证结果准确性的同时大幅缩短计算时间。

网格等级越高，对应区域的网格越细密。推荐遵循以下行业通用优先级：
–非关键结构（如机箱外壳、安装支架）可使用较低网格等级
—热流密度优先：芯片、功率器件等发热核心区域设置最高网格等级
—几何尺寸优先：元器件体积越小、结构越精细，网格等级应越高
—流场变化优先：风扇出口、散热器翅片、风道拐角等流场剧烈变化区域适当提高等级

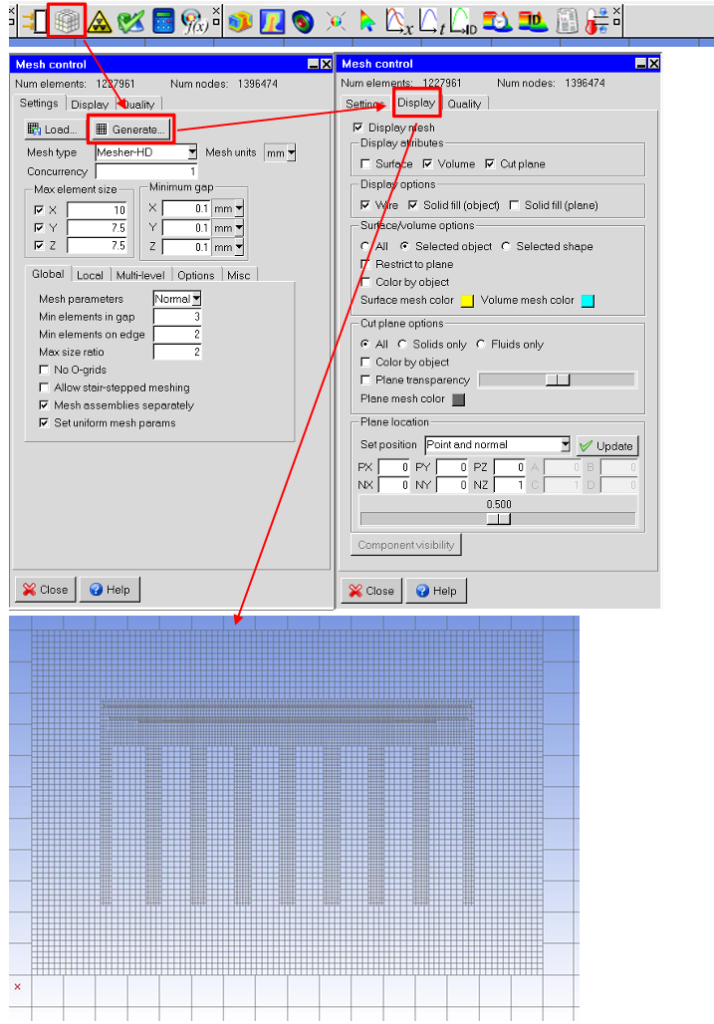

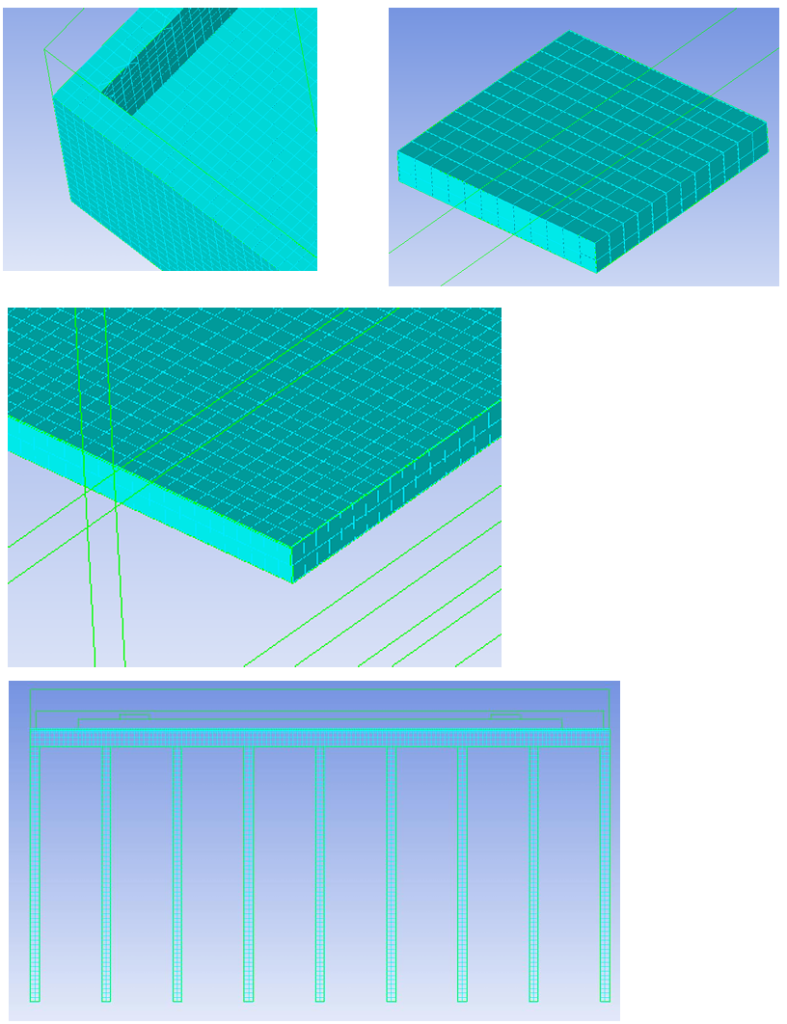

2.4 网格生成和查看；完成全局及局部网格参数配置后，即可执行网格生成并通过可视化工具检查网格质量与分布合理性，这是确保仿真结果可靠的关键前置步骤。

2.5 配置全局网格基础参数（行业通用参考范围）：
–最大尺寸比：控制网格拉伸程度，建议不超过 2
–全局最大单元尺寸：根据模型整体尺寸设置，通常为模型最小特征尺寸的 3-5 倍
–最小间隙：不小于模型中最窄缝隙的 1/3，确保缝隙处至少有 2-3 层网格
–边最小单元数：设置为 2-3，保证几何特征的准确捕捉

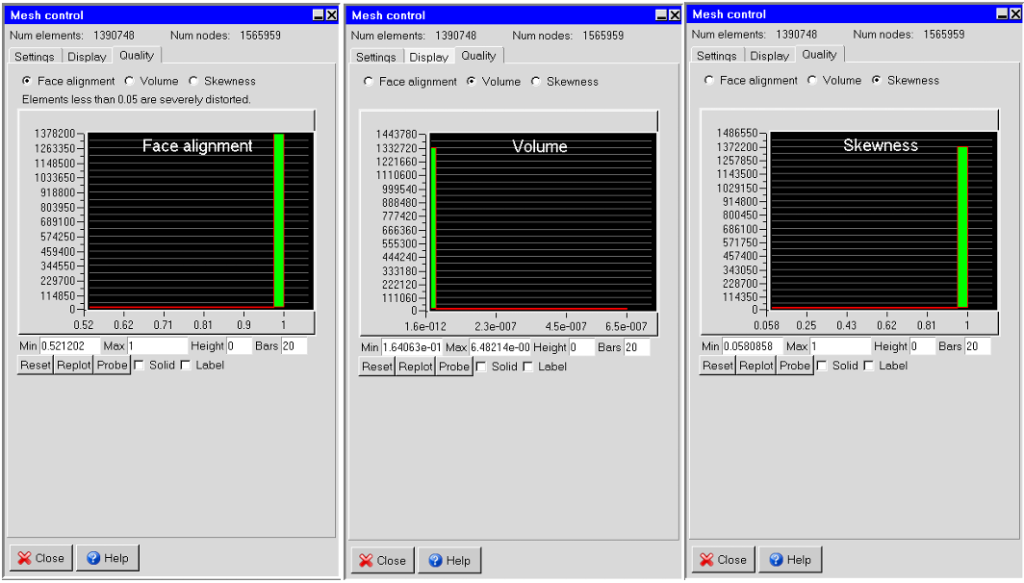

网格划分质量评估:

1、(Face alignment)网格对齐率:值越靠近1越好。

2、Volume(网格体积):值不能产生负数网格空间。

3、Skewness(网格斜偏率)值越靠近1，质量越好。

4、Num elements(网格数量)网格数量越大，越不容易收敛

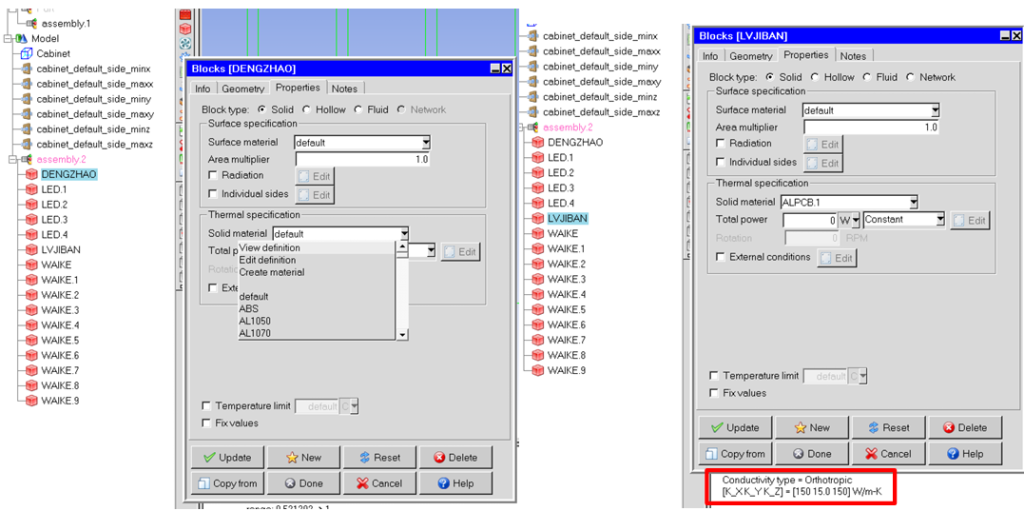

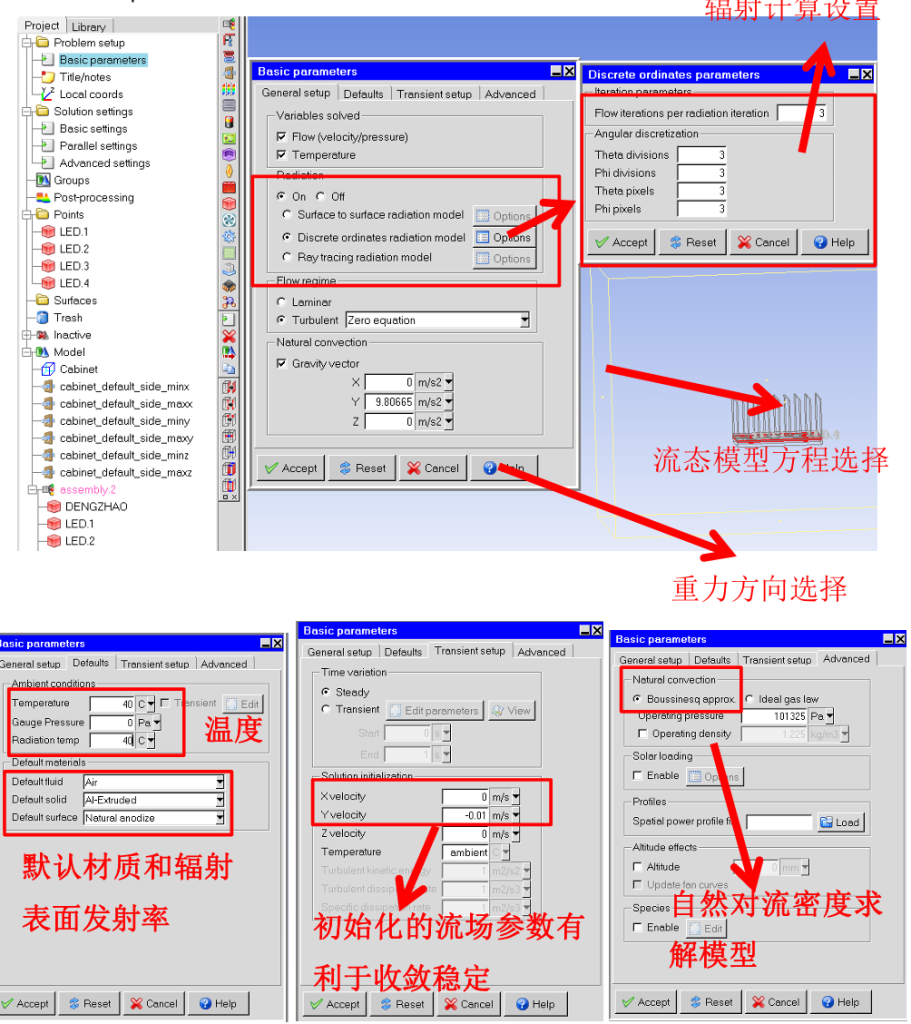

2.6 赋予材质，材料热物性参数是热仿真计算的核心输入之一，错误或缺失的材料属性会直接导致温度计算结果偏差，甚至造成求解器迭代发散无法收敛。必须为模型中每一个几何对象分配准确的材料属性，并完成系统性的合理性检查。
常见问题与影响：
—界面热阻缺失：未考虑芯片与散热器之间的接触热阻，会使计算温度显著低于实际值
—材料属性缺失：软件会默认将未分配材料的对象视为空气，导致固体结构被错误计算为流体，造成温度严重偏低
—热导率设置错误：热导率偏低会导致计算温度偏高，反之则偏低，偏差可达数十摄氏度
—忽略各向异性：未考虑 PCB 板法向热导率远低于面内的特性，会导致层间热阻计算错误

2.6.1 接触热阻是电子设备热仿真中最关键的参数之一，直接决定了热量在不同部件之间的传递效率。由于实际装配中不存在理想的完全接触，必须在仿真模型中准确设置接触热阻，否则会导致温度计算结果出现显著偏差。

热属性参数选择
–接触热阻的大小主要取决于以下因素，需根据实际工程情况合理取值：
—表面平整度：表面变形会导致接触面积减小，热阻增大
—界面材料类型：导热硅脂、导热垫片、导热凝胶、相变材料等不同材料的热阻差异显著
—表面粗糙度：接触面越粗糙，接触热阻越大
—接触压力：压力越大，实际接触面积越大，热阻越小

热阻形式选择
–ICEPAK 提供了多种接触热阻的设置方式，应根据已知条件选择合适的形式：
—接触电阻模式：对于同时需要考虑电接触和热接触的场景，可设置接触电阻并通过焦耳热计算热阻
—总热阻模式：直接输入单位面积热阻（单位：K・m²/W），适用于已知界面材料热阻参数的情况
—等效热导率模式：输入界面材料的热导率和厚度，软件自动计算接触热阻

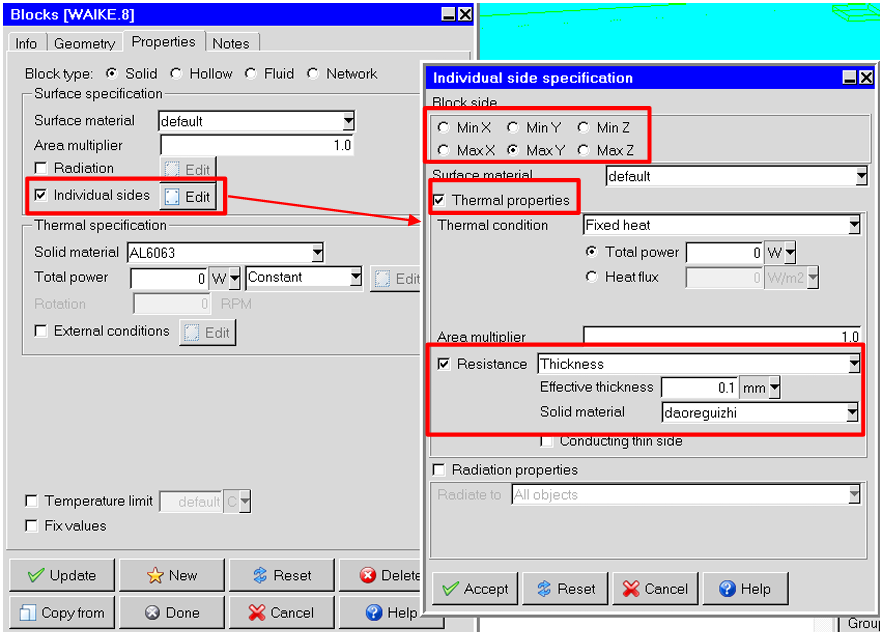

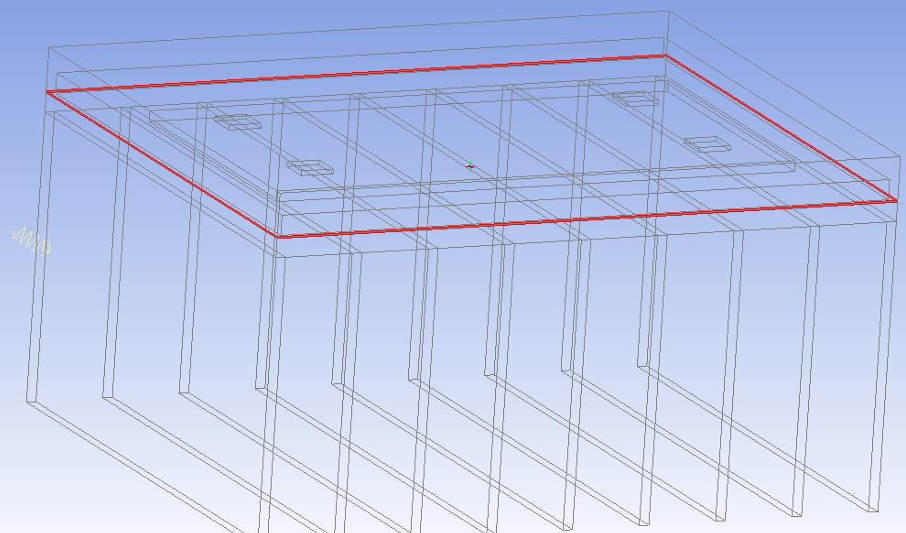

热阻是影响电子设备热仿真准确性的关键参数之一，主要用于模拟导热界面材料（TIM）、器件与散热器之间的接触热阻等。ICEPAK 通过Surface Resistance（表面热阻） 功能实现接触面热阻的定义，其计算精度与几何形状的选择密切相关。

ICEPAK 的热阻计算模块对标准简单几何形状的支持最为完善，能够保证计算精度和数值稳定性。推荐遵循以下通用原则：
–可将模型的简化等级设置为0 级（原始几何），确保热阻面的几何完整性和准确性
–优先使用 ICEPAK 原生支持的简单几何形状（平面、圆柱面、球面等）定义热阻面
–避免使用经过高度简化或存在几何缺陷的模型表面设置热阻

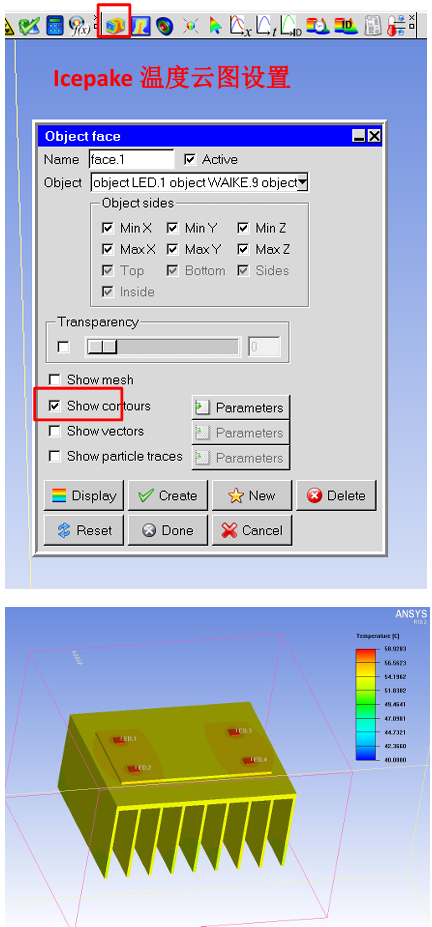

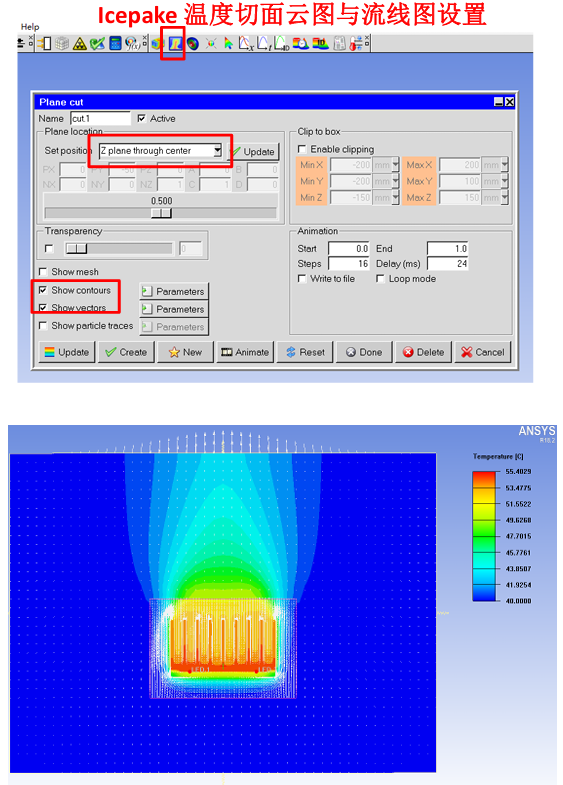

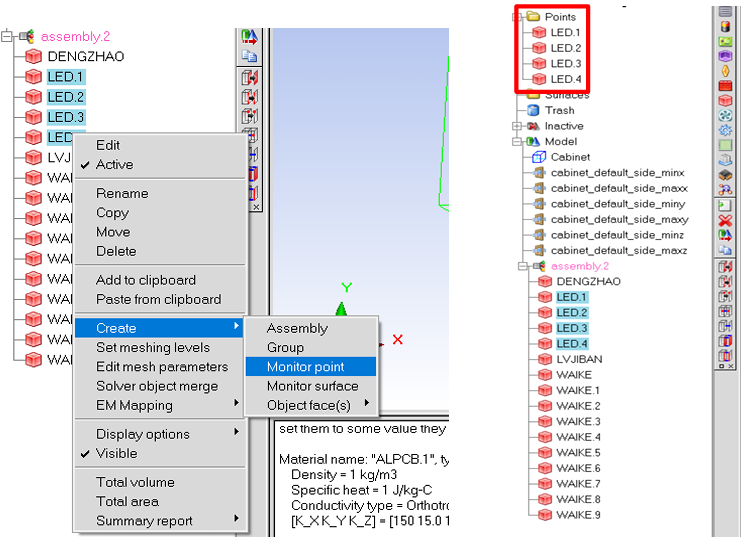

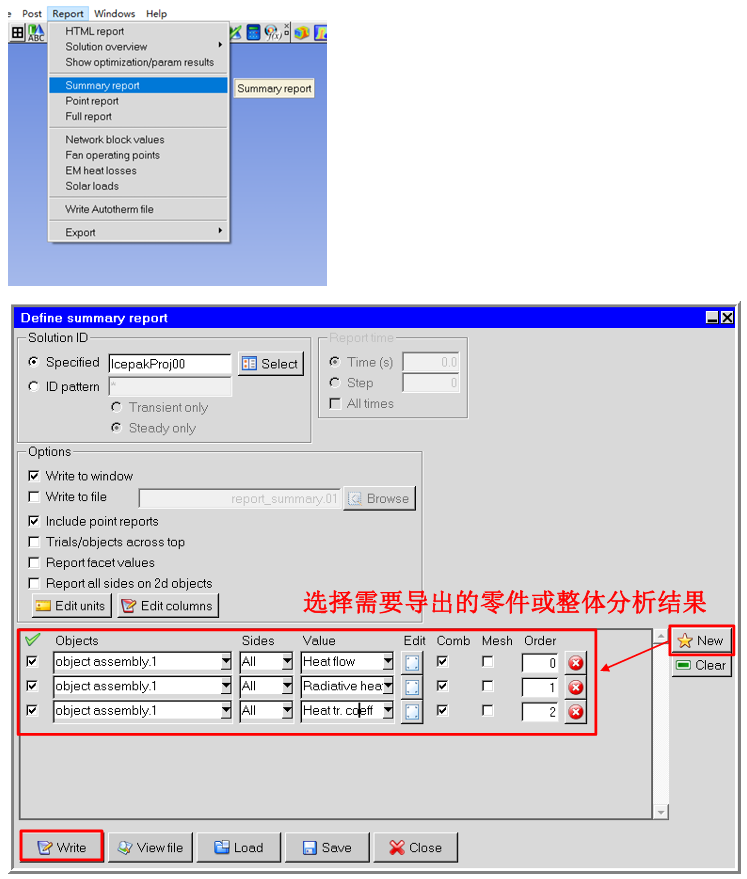

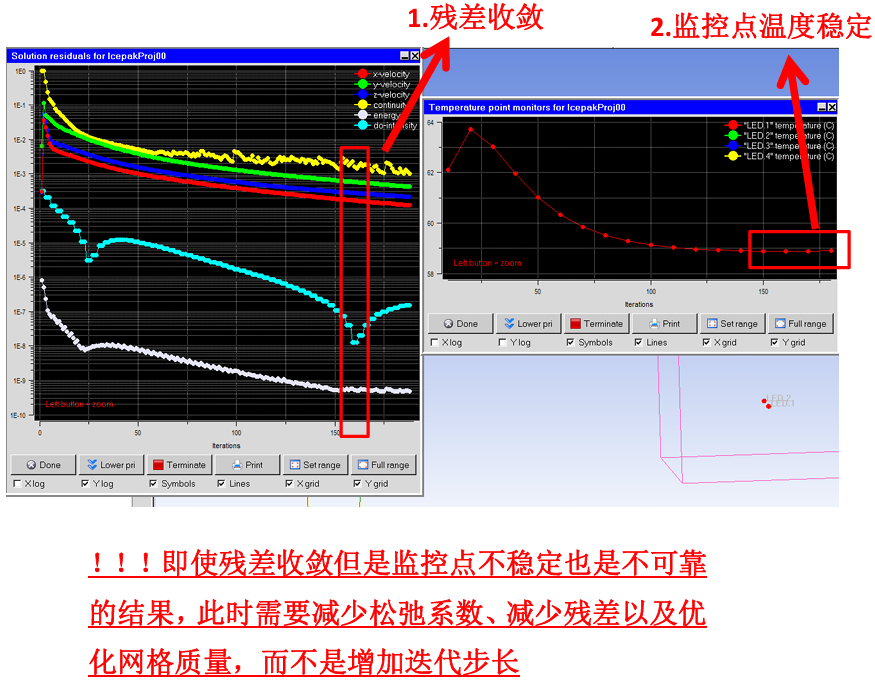

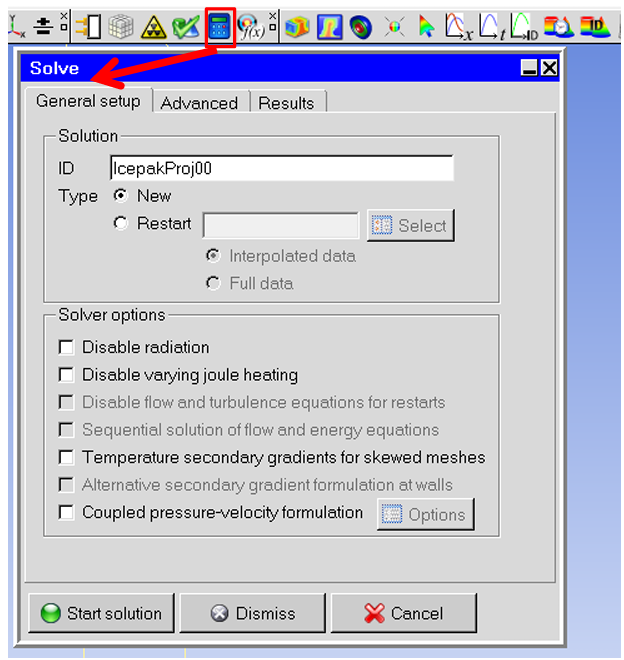

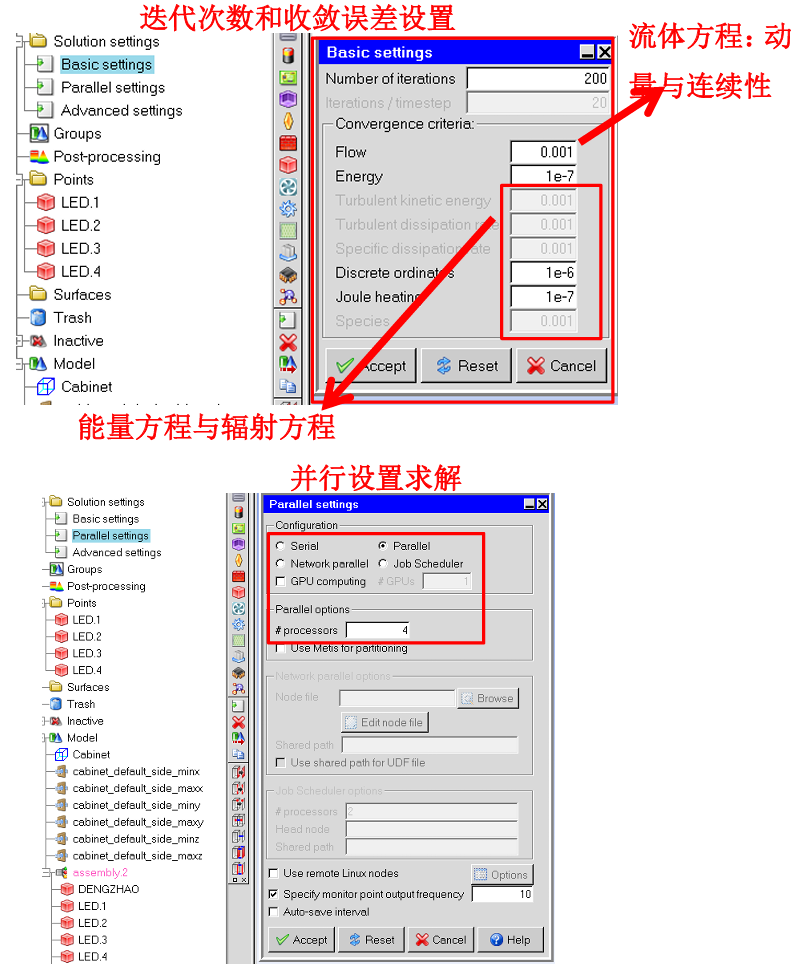

–若需对复杂模型表面设置热阻，建议将该表面单独提取为标准几何面
